شاشة بطارية ليثيوم ذكية BMS مع بلوتوث – مقاومة للماء 6PowerUp

🔋 شاشة بطارية POWER UP – شاشة ذكية LCD08 لعرض حالة البطارية

شاشة LCD08 من POWER UP هي شاشة عرض خارجية ذكية، مصممة خصيصًا للعمل مع أنظمة إدارة البطاريات الذكية (POWER UP Intelligent BMS)، وتوفر عرضًا مباشرًا ودقيقًا لحالة البطارية ونظام الحماية في المركبات الكهربائية وأنظمة الطاقة.

تعتمد الشاشة على اتصال Bluetooth مباشر مع الـ BMS بدون أي توصيلات سلكية، مما يسهّل التركيب ويقلل الأعطال، مع واجهة واضحة وسهلة الفهم تعرض جميع بيانات البطارية بشكل لحظي.

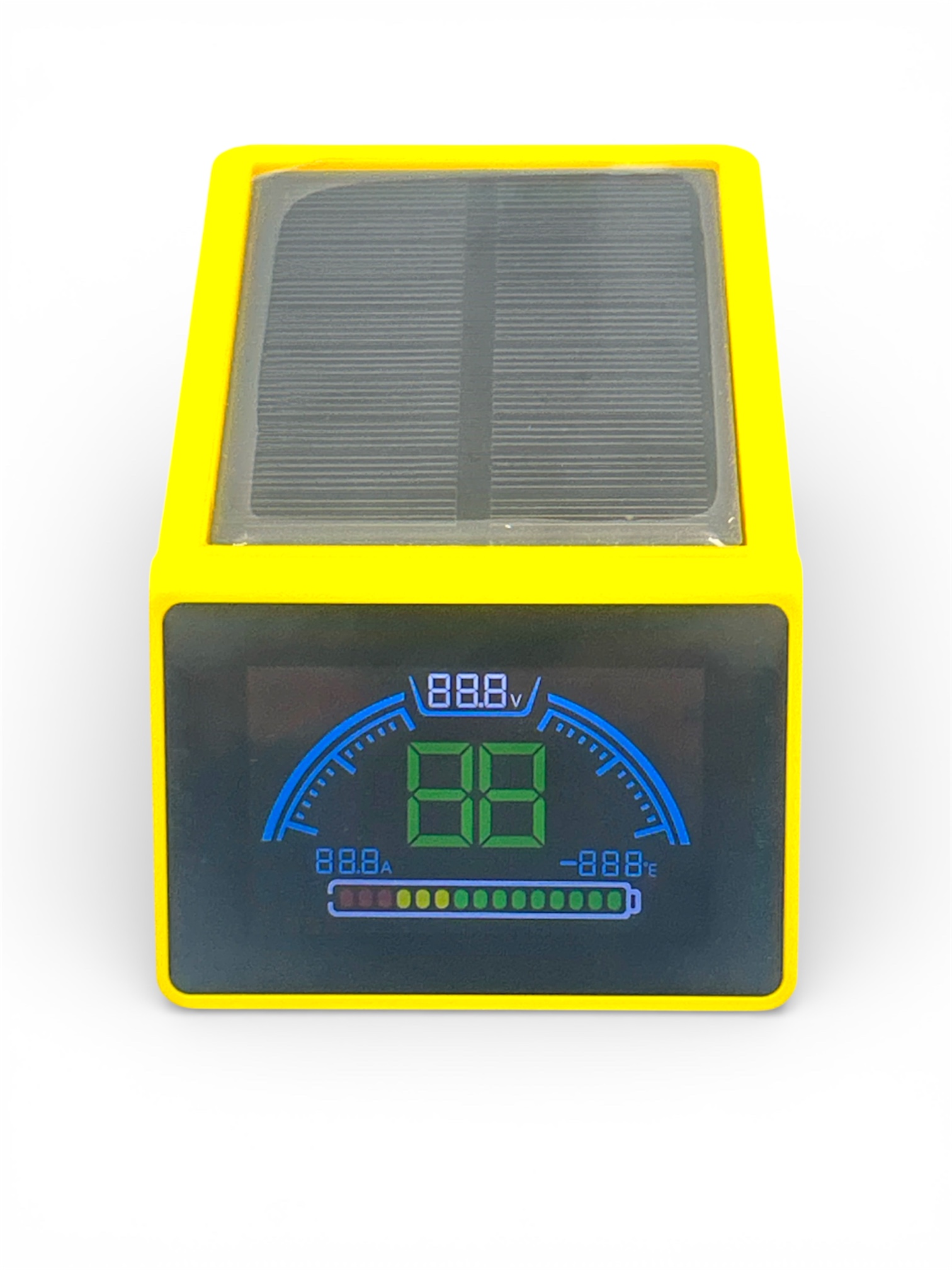

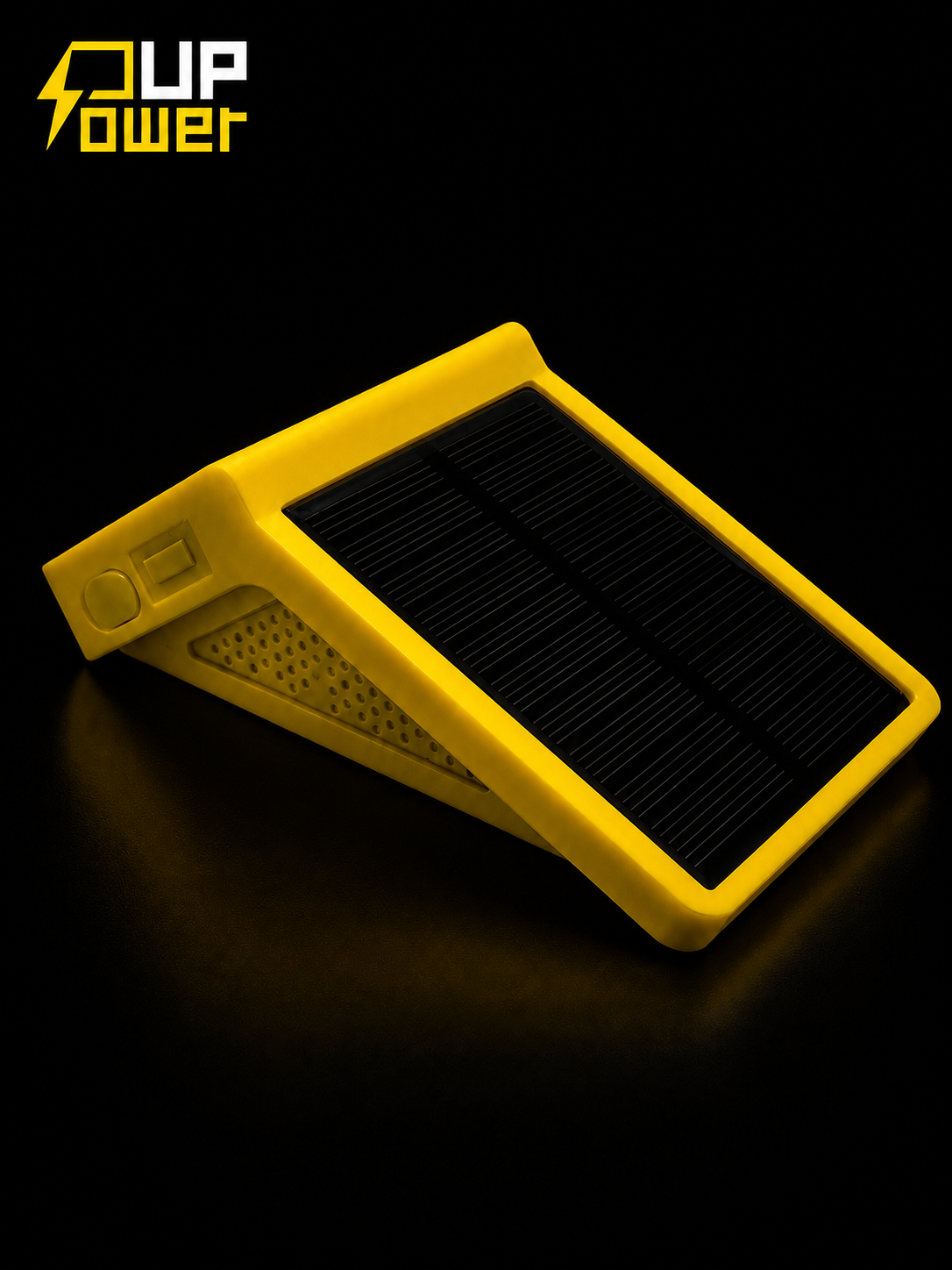

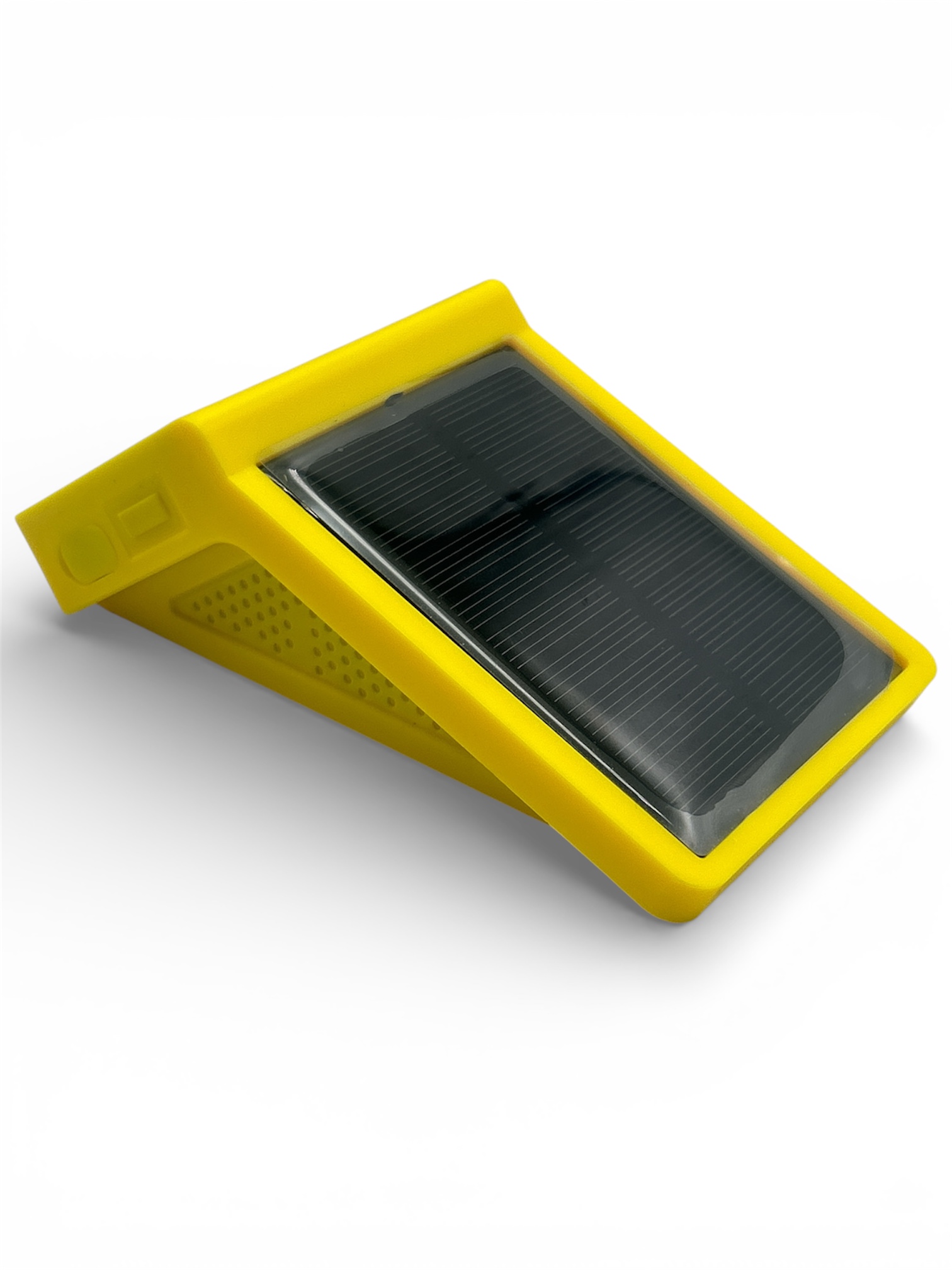

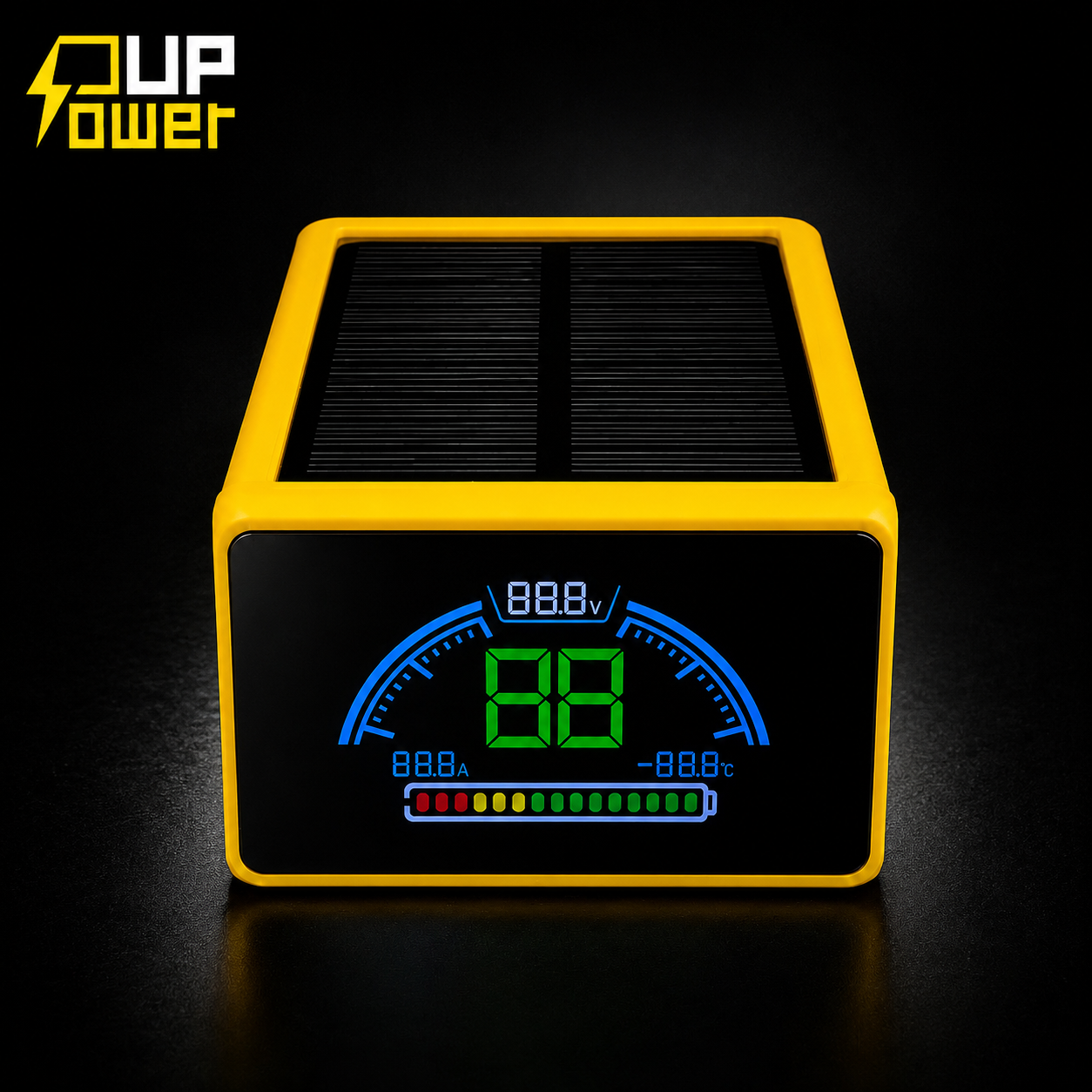

الشاشة مزودة ببطارية داخلية مدمجة 1000mAh تعمل حتى 40 ساعة تشغيل متواصل، وتدعم الشحن عبر USB Type-C بالإضافة إلى إمكانية الشحن بالطاقة الشمسية، لتناسب الاستخدام الخارجي والمشاريع المتنقلة.

مصممة لتحمّل الظروف القاسية بمعيار حماية IP65 ضد الماء والغبار، مما يجعلها خيارًا مثاليًا للمركبات الكهربائية، الدراجات الكهربائية، وأنظمة الطاقة الشمسية.

⭐ المميزات الرئيسية

• 🔹 اتصال Bluetooth مباشر مع نظام BMS

• 🔹 عرض فوري ودقيق لحالة البطارية والحماية

• 🔹 بطارية داخلية 1000mAh (تشغيل حتى 40 ساعة)

• 🔹 شحن USB Type-C + دعم الشحن بالطاقة الشمسية

• 🔹 استهلاك طاقة منخفض جدًا

• 🔹 مقاومة للماء والغبار بمعيار IP65

• 🔹 تركيب خارجي سهل على المركبات الكهربائية

• 🔹 تصميم مدمج، خفيف، وسهل القراءة

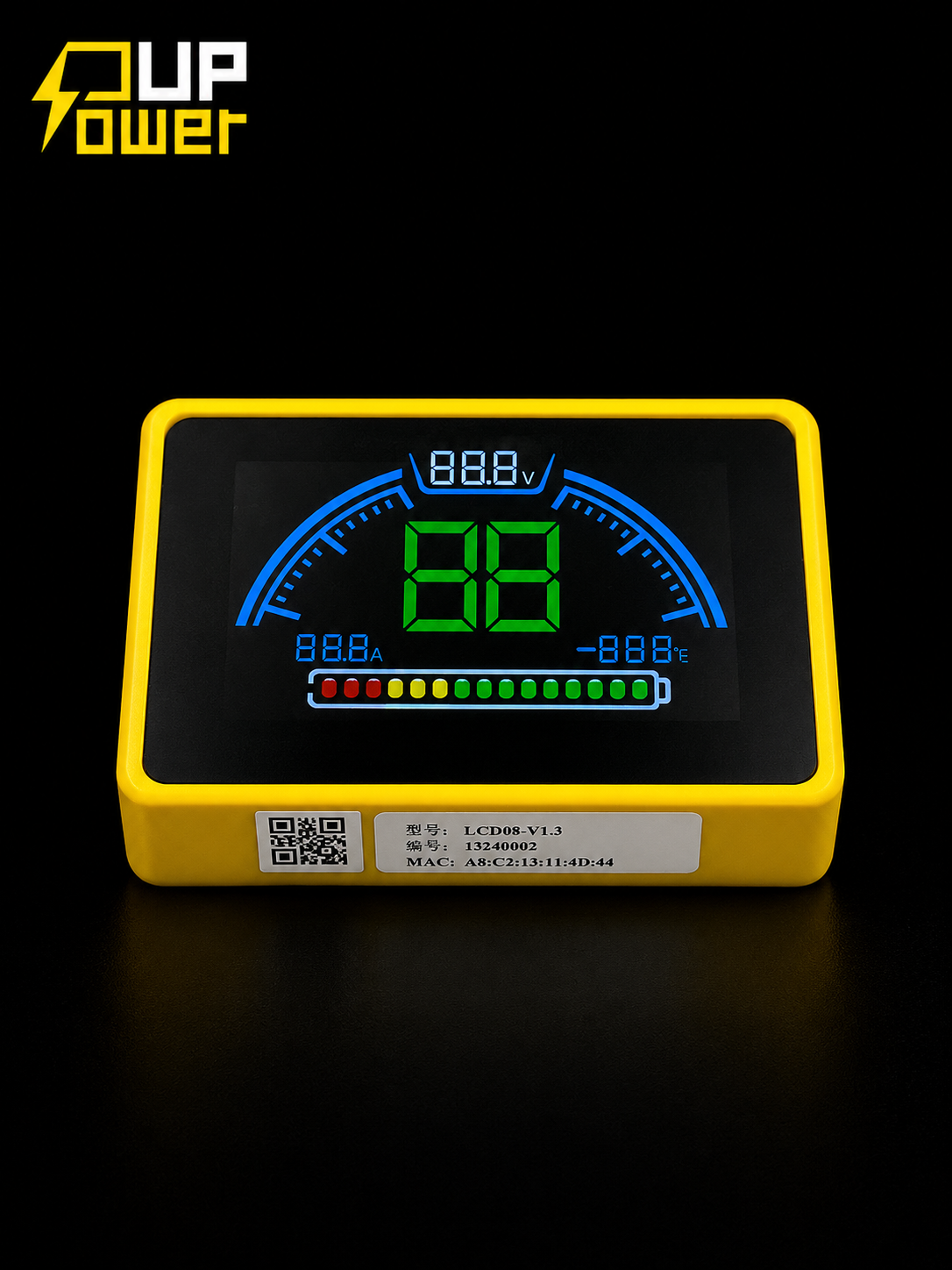

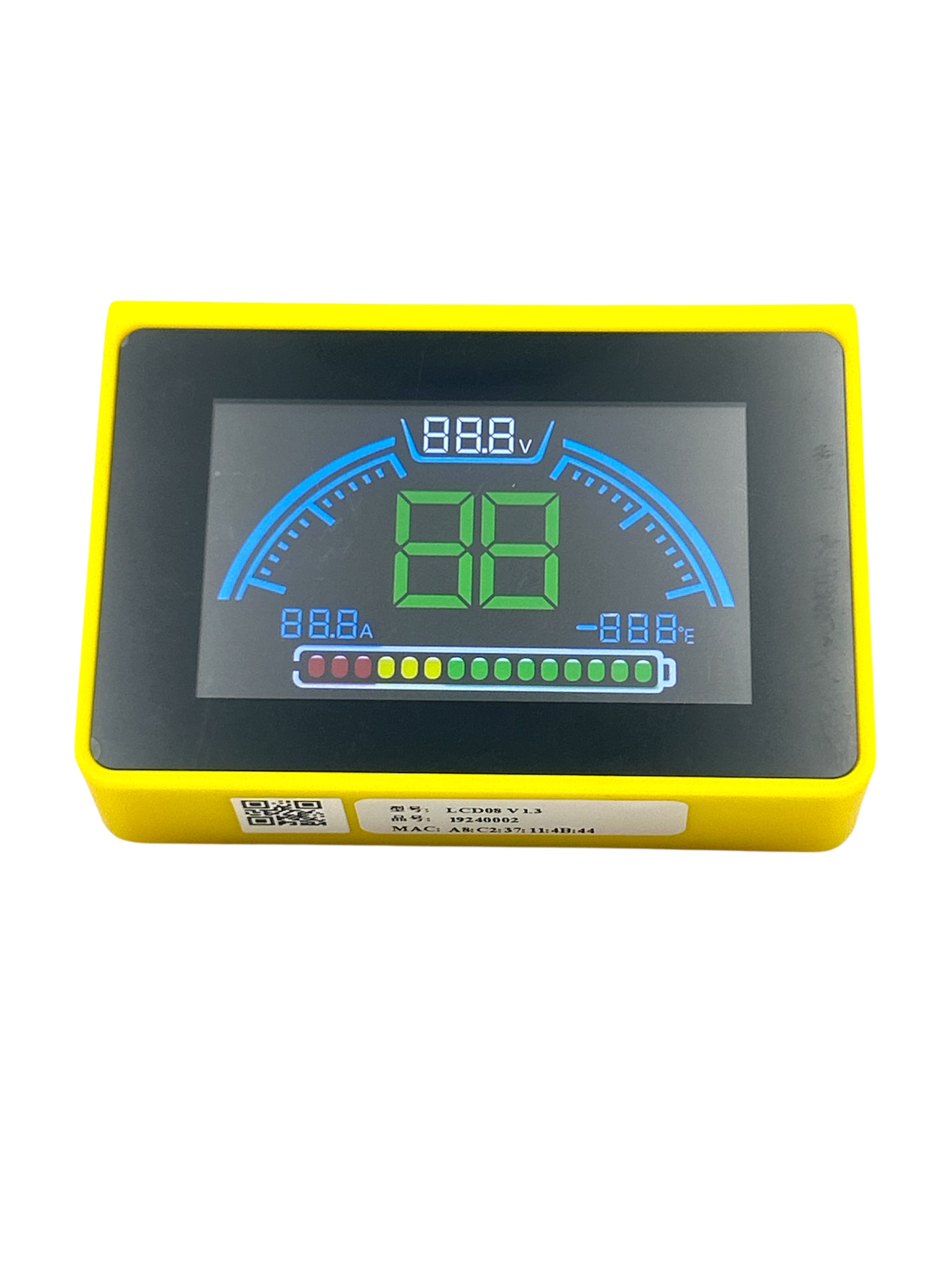

📊 شرح واجهة الشاشة ووظائف الرموز

(1) 🔵 مؤشر اتصال Bluetooth
يوضح حالة الاتصال بين الشاشة ونظام الـ BMS، ويطفئ تلقائيًا عند نجاح الاتصال.

(2) ⚠️ لمبة التحذير
تنبه لوجود حالة غير طبيعية مثل:

• جهد غير مناسب

• ارتفاع حرارة

• تفعيل إحدى الحمايات

(3) 🔋 نسبة شحن البطارية (SOC)
الرقم الكبير في منتصف الشاشة، يوضح نسبة شحن البطارية (%) بشكل مباشر.

(4) ⚡ تيار الشحن / التفريغ
يعرض قيمة الأمبير (A) الداخل أو الخارج من البطارية أثناء الشحن أو الاستهلاك.

(5) 🚨 لمبة الأعطال
تضيء عند وجود عطل أو عند تفعيل حماية داخل نظام البطارية.

(6) 🌡️ مؤشر إنذار الحرارة
يضيء في حال ارتفاع درجة حرارة البطارية أو لوحة الحماية (BMS).

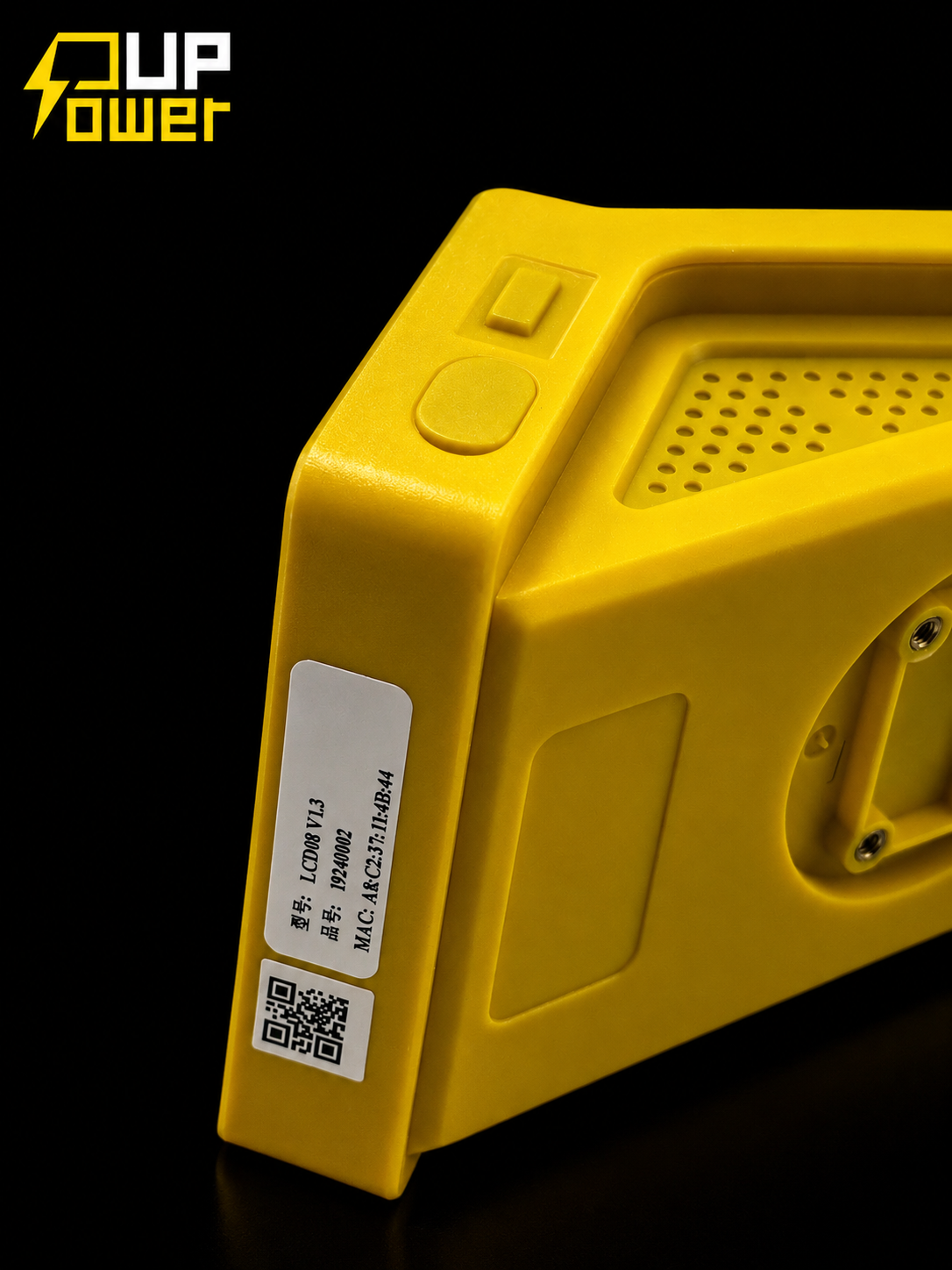

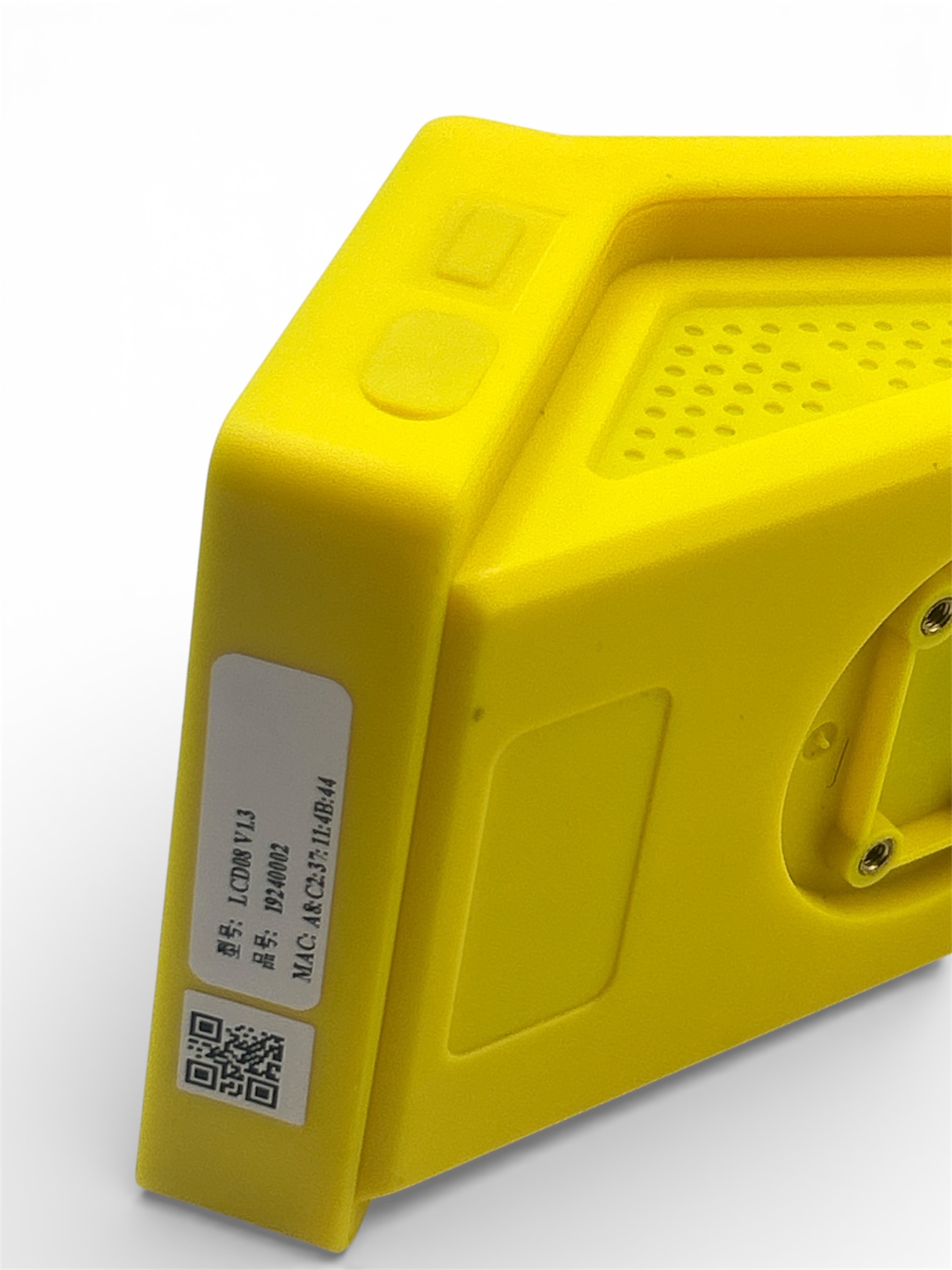

(7) 🔘 زر التشغيل (زر متعدد الوظائف)

• ضغطة سريعة: تشغيل / إيقاف الشاشة

• ضغط مطوّل 3 ثواني: إعادة اقتران Bluetooth مع الـ BMS

• ضغط مطوّل في وضع التخزين: الخروج من وضع التخزين

(8) 🔌 منفذ الشحن Type-C
لشحن بطارية الشاشة الداخلية

5V فقط – أقصى تيار 1A

(9) 🌡️ عرض حرارة لوحة الحماية (BMS)
يعرض درجة حرارة نظام الحماية الداخلي بشكل لحظي.

(10) 🔋 مؤشر مستوى البطارية (شريط)

• كل 3 نقاط = 20٪ من سعة البطارية

• شريط ممتلئ = بطارية شبه كاملة

⚡ أوضاع التشغيل الذكية وتوفير الطاقة

🟡 1) وضع الاستعداد (Standby Mode)

• يدخل تلقائيًا بعد دقيقة بدون شحن أو تفريغ

• يخرج تلقائيًا عند عودة التيار
  ✅ يوفّر الطاقة مع بقاء الشاشة جاهزة

🌙 2) وضع السكون (Sleep Mode)

• بعد 10 دقائق من وضع الاستعداد بدون نشاط

• الخروج بضغطة زر واحدة
  ✅ استهلاك أقل للطاقة

🔌 3) وضع الإيقاف / التخزين (Power Down / Storage)

• بعد 24 ساعة في وضع السكون

• أو يدويًا أثناء التخزين أو النقل

• أو عند انخفاض جهد البطارية أقل من 2.8V

• الخروج: ضغط مطوّل على الزر
  ✅ أقل استهلاك طاقة – مثالي للتخزين الطويل

⚙️ المواصفات الفنية

• جهد الإدخال: 2.8V – 3.6V

• تيار التشغيل: أقل من 40mA

• استهلاك وضع الاستعداد: أقل من 400µA

• استهلاك وضع السكون: أقل من 400µA

• استهلاك وضع الإيقاف: أقل من 20µA

• جهد شحن Type-C: 5V

• أقصى تيار شحن: 1A

• درجة حرارة التشغيل: ‎-20°C إلى ‎+65°C

• درجة حرارة التخزين: ‎-30°C إلى ‎+65°C

• مستوى الحماية: IP65

• أبعاد الواجهة الأمامية:
  72 ±1 مم × 51 ±1 مم

🌡️ الملاءمة البيئية

• الرطوبة النسبية: 5٪ – 90٪

• الضغط الجوي: 86 – 106 kPa
  ✅ مناسبة للاستخدام الخارجي والمناخات الحارة والباردة

🚗 الاستخدامات

• المركبات الكهربائية

• الدراجات الكهربائية

• أنظمة البطاريات الذكية

• مشاريع الطاقة الشمسية

• أنظمة التخزين الكهربائي

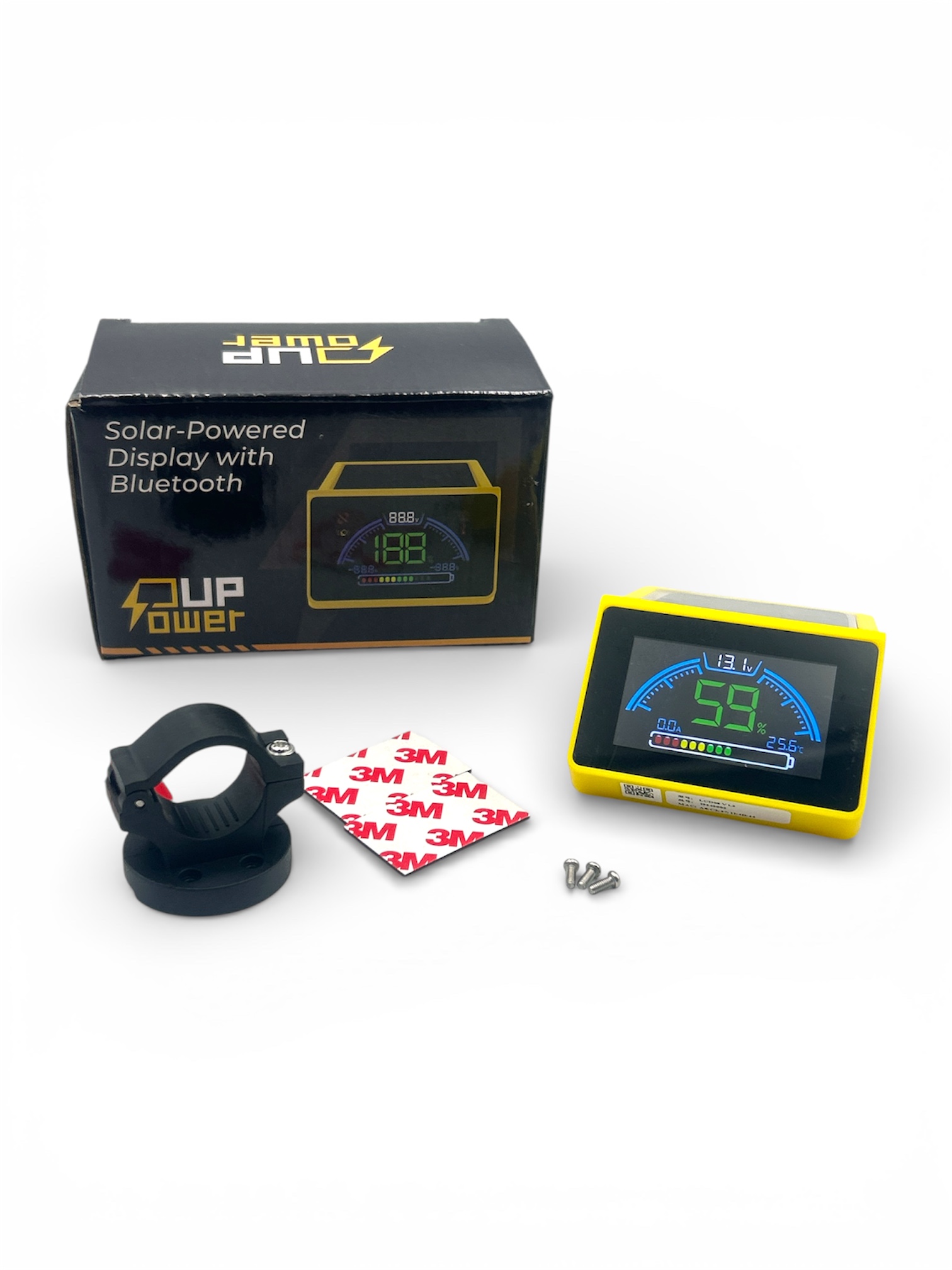

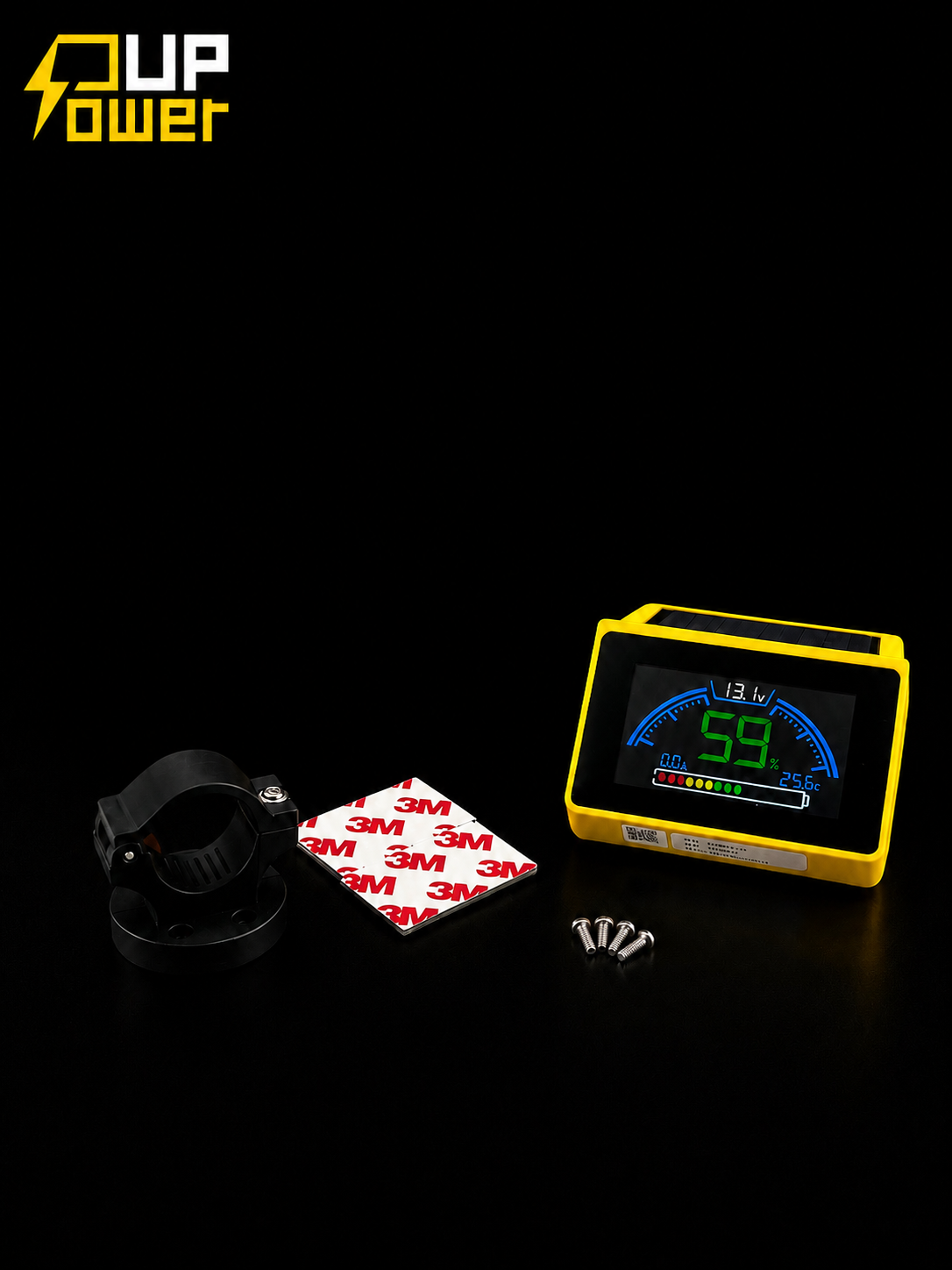

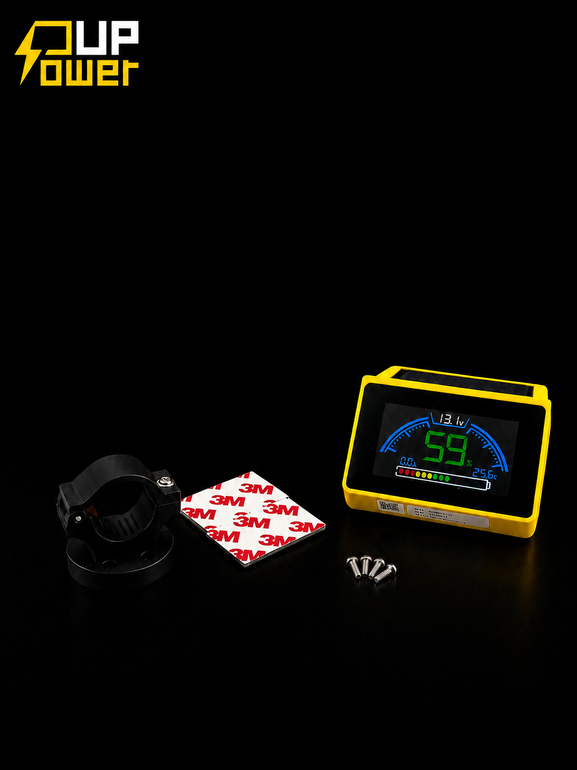

📦 محتويات العبوة

• شاشة LCD08

• مسامير ومستلزمات تثبيت

• دليل استخدام

⚠️ تنبيهات هامة

• أقصى جهد لمنفذ Type-C هو 5V فقط

• لا تتجاوز 1 أمبير في الشحن لتجنب تلف المكونات
